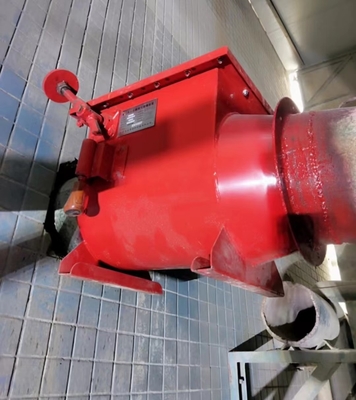

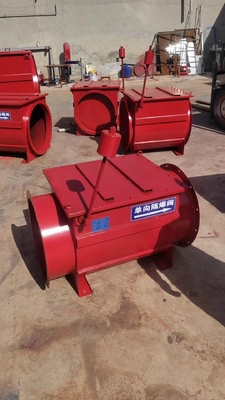

Patlama İzolasyon Valfi Yok Dönüş Valfi
Patlama yalıtım vanasının çalışma prensibi
Patlama yalıtım valfi, boru hatlarında kullanılan pasif tek yönlü patlama geçirmez bir valftir.
yanıcı toz içeren, boru hattındaki toz ve gazın bir yönde geçmesine izin vermek için
Patlama geçirmez valflerin doğru kullanımı, patlamanın ters yayılmasını önleyebilir.
toz patlamaları aşağı akım boru hatlarından yukarı akım boru hatlarına yayılmaktan kaynaklanır ve böylece etkili bir şekilde
"İkinci patlamalar" veya "çoklu patlamalar" önlemek, toz patlamasının genişlemesini önlemek
Kazalar ve insan ve mülk güvenliği.
Bu ürün sadece negatif basınçlı işlem sisteminde kullanılır.
Bu ürünün çalışma prensibi Şekil 3'te gösterilmiştir.
Flap, borudan hava akışının emilişine dayanır veya gazın girmesine izin vermek için elle açılır.
ve toz boru geçmek için; ağır çekiç cihazı tamamen açılmış onu sabitlemek için kullanılır
Sadece boru hattındaki rüzgar hızının, flap'ın açılış açısını azaltmasını engellemez.
rüzgar direnci artırmak için, ama aynı zamanda flap tamamen kapatılması ve tetiklenmesini önler
Üretim durdurulduktan sonra kilitleme cihazı.
1Kapak, alev patlamanın ikili etkisi altında ulaşmadan önce hızlı bir şekilde kapanır.
Şok dalgası ve flap'ın yerçekimi, kilitleme cihazı tetiklenir.
ve alevlerin veya kıvılcımların patlama geçirmez flap valfinin yukarı akım boru hattına yayılmasını önlemek.
1Montaj için en az 8.8'lik bir sertliğe sahip çiviler kullanılmalıdır.
sıkıştırıldıktan sonra, çubuklar 2-3 göstermelidir.
Şiddetli yükleme ve boşaltma kesinlikle yasaktır.
2Patlama geçirmez flap valfi ile bağlantılı flens arasında bir mühürleme şeridi bulunmalıdır.
boru hattına.
3Patlama geçirmez flap valfi ile korunan konteyner arasındaki boru hattının dayanıklılığı
patlama geçirmez klavyenin kontrol edilen maksimum patlama basıncından daha az olmamalıdır.
Korunan konteyner patlama engelli tasarımı benimseyince,10
Maksimum kontrol edilen patlama basıncı maksimum patlama rahatlama basıncıdır.
4Patlama geçirmez valflerin özellikleri borunun çapına uymalıdır.
uygun bir özellik, borunun çapından sadece bir boyut daha büyük bir özellik
Örneğin, DN630 boru hattı DN650 patlama geçirmez valfini kullanmalıdır.

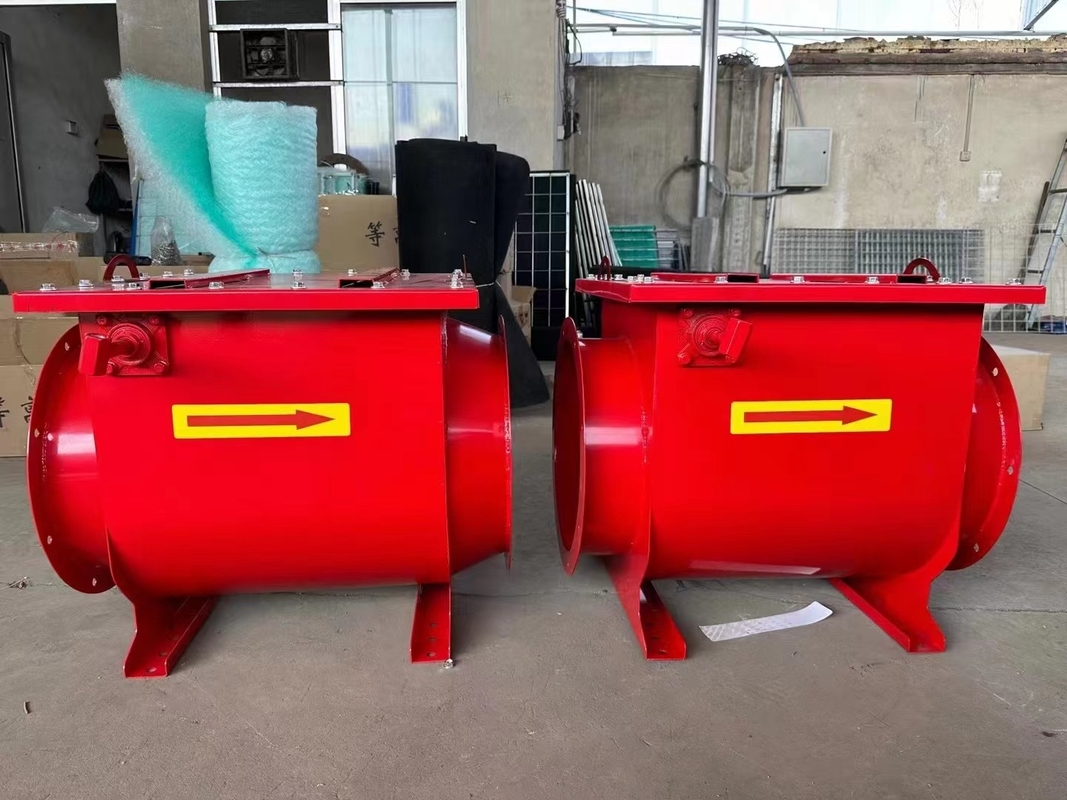

5Patlama geçirmez valf, üzerinde belirtilen okla göre yatay olarak monte edilmelidir.
ekipmanı ve radyal eğim açısı 10°'yu geçmemelidir.
6Patlama geçirmez valf, korunan bölgenin yukarı yönünde kurulmalıdır.
konteyner (toz toplayıcı gibi), ve korunan arasında boru hattının uzunluğu
Konteyner ve korunan konteyner,
ürün.
7Karşı ağırlığın konumu ürünün önündeki doğru konuma ayarlanmıştır.
Fabrikadan çıkar ve konum işaretlenmiştir (üst ve alt pozisyonlar
Karşı ağırlık kullanıcının karşı ağırlığın doğru pozisyonda olduğunu doğrulaması gerekir.
kurulum: üst ve alt konum işaretleri her ikisi de açıktır.
Aynı zamanda, doğru pozisyonda ayarlanması gerekir.
Karşı ağırlık ile oşağı kapsayan flap arasındaki torkun eşit olduğunu doğrulama, yani,
Karşı ağırlık çubuğu flap ile dengeni korumak için herhangi bir pozisyonda durabilir
Kullanım ve bakım gereksinimleri
1Fanı çalıştırmadan önce patlama geçirmez flap valfinin kilit kolu pozisyonunu kontrol edin.
Kilit kolunun kilitlenmediğini doğrula.
2Patlama geçirmez vana ile boru hattını birbirine bağlayan çilingirlerin uygun olup olmadığını düzenli olarak kontrol edin.
Genel mühürleme performansını sağlamak için gevşeme ve düşme.
6 aydan fazla.
3Patlama geçirmez valfinin iç bileşenlerini düzenli olarak kontrol edin.
patlama geçirmez valfinin performansı tamamlanmıştır ve denetim süresi
6 aydan fazla.
4Patlama geçirmez valfin karşı ağırlık çubuğunun ve şaftının sıkı olup olmadığını düzenli olarak kontrol edin.
Karşı ağırlık çubuğu, dengesini korumak için herhangi bir konumda durulabilir.
Denetim süresi 6 aydan fazla olmamalıdır.
5- Sürekli olarak rulmanın düzgün çalışıp çalışmadığını ve doğru olup olmadığını kontrol edin.
Bu süre 6 aydan fazla olmamalıdır.
6Bu ürün tekrar kullanılamaz ve patlamadan hemen sonra değiştirilmelidir.
